증발농축 시설

증발·농축 시설

장치의 종류(에너지 회수방법에 의한 분류)
다중효용형 증발농축장치 (Multi Effect Concentrator)

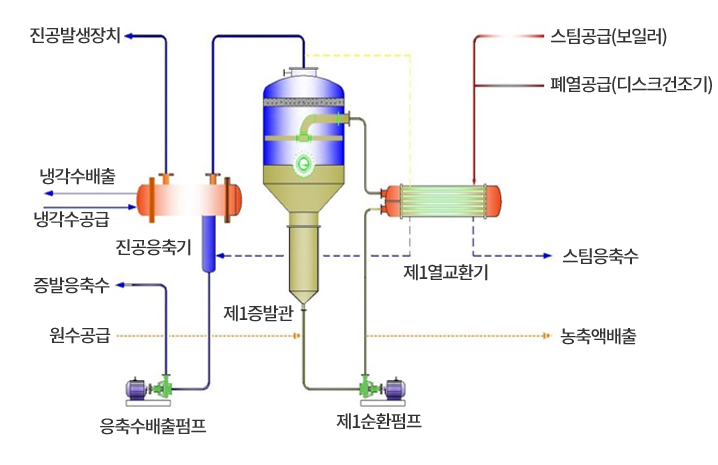

1EFFECT
  • 열교환기 1대, 증발기 1대로 구성된 기본형.
  • 증발된 증기는 진공응축기에서 전량 응축됨.
  • 폐수 1톤 증발시 약 1.2톤의 스팀이 필요함.
  • 폐열을 활용한 증발농축시 경제적임.

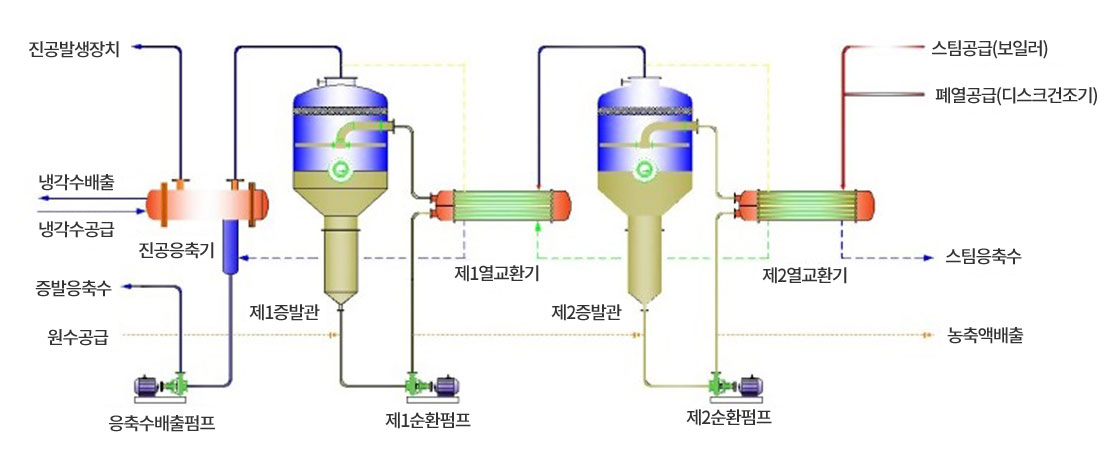

2EFFECT
  • 열교환기 2대, 증발기 2대로 구성된 2중효용관.
  • 2단에서 증발된 증기는 1단 농축에 전량 사용됨
  • 폐수 1톤 증발시 약 0.6톤의 스팀이 필요함.
  • 중, 소용량의 폐수 농축용으로 적용이 가능함.

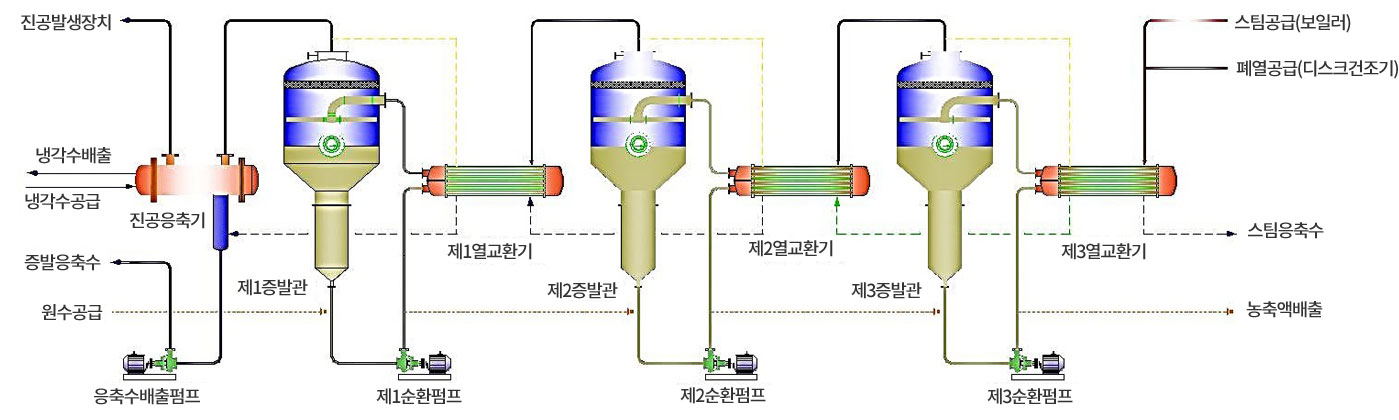

3EFFECT (Steam consumption comparison)
스팀사용량비교
  • 1 EFFECT (1.2 ton 스팀 / 1.0 ton 폐수)
  • 2 EFFECT (0.6 ton 스팀 / 1.0 ton 폐수)
  • 3 EFFECT (0.4 ton 스팀 / 1.0 ton 폐수)
  • 4 EFFECT (0.3 ton 스팀 / 1.0 ton 폐수)

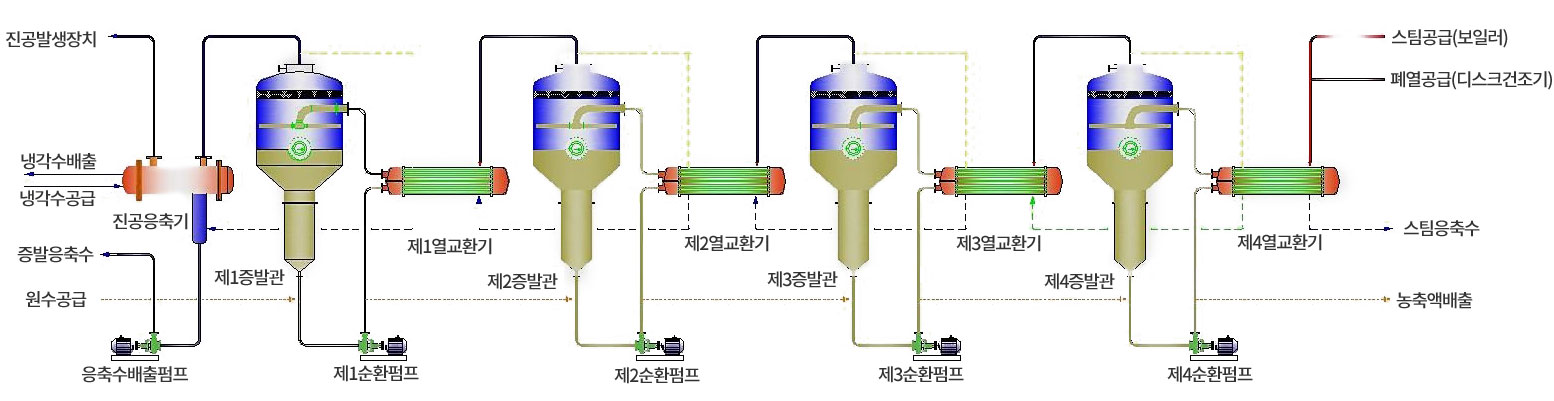

4EFFECT
