대기압에서 증발을 하며 증발증기는 대기방지시설 (ex:흡수탑)을 통한 후 대기로 방출하는 것이 일반적이다.

진공압(보통100∼150Torr)에서 증발되며 증발증기는 전량 응축기에서 응축되는 것이 일반적이다.



상압식 증발농축장치

감압식 증발농축장치






전열면이 증발기 내부에 구성이 되며 전열면(Tube)에서 증발과 응축이 동시에 이루어지는 System으로 장치가 Compact하다.

열교환기와 증발기가 별도로 구성되어 있고 증발방식이 Flash 증발방식이며 고농축이 가능하여 폐수처리에 가장 많이 활용된다.

열교환기가 증발기안에서 수직으로 장착되어 있으며 교반기를 설치하여 유체를 TUBE내로 순환하면서 열교환 하여 증발하는 방식으로서 고농축이 가능한 공정이다.



수평관 충격 유하식

수직관 강제순환식

CALANDRIA 방식




: 에너지를 재이용하는 것으로 증발증기를 압축하여 재사용하는 것이 일반적이다.

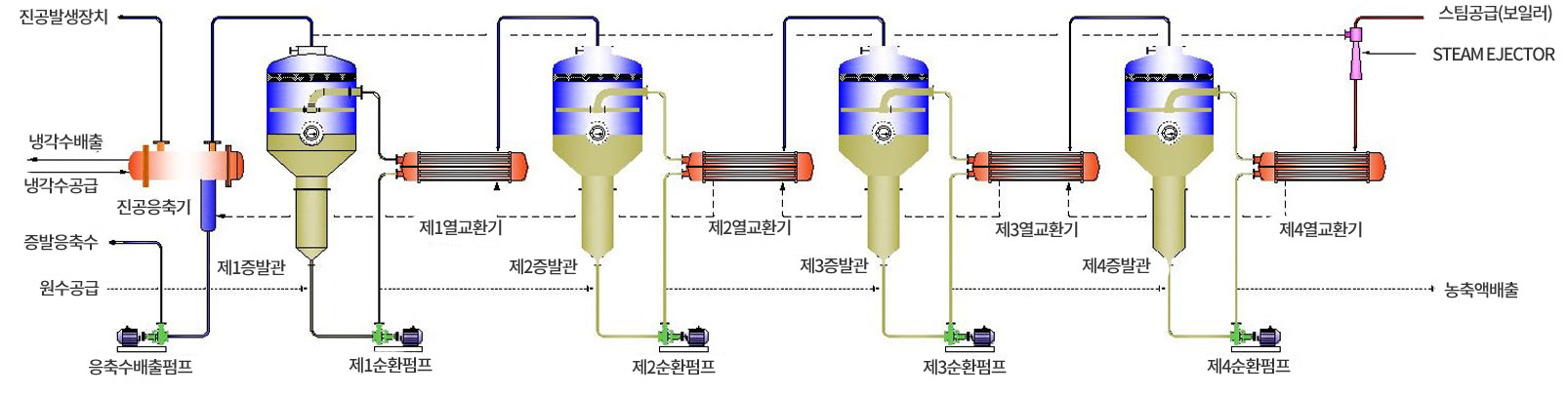

TVR (Thermo Vapor Recompression)

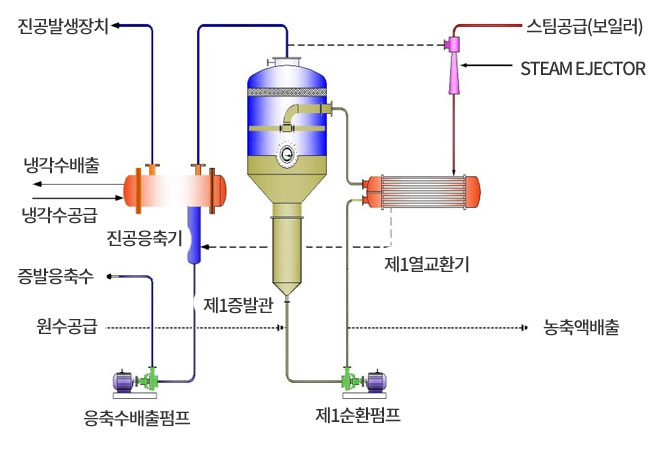

1개의 증발기와 열교환기로 구성되어 지며 Steam Ejector를 사용하여 증발증기의 50%를 흡입, 압축하여 폐수를 가열하는 열원으로 사용하는 방식이다.
Steam Ejector에서 흡입되어지지 않은 Vapor는 응축기에서 응축된다.

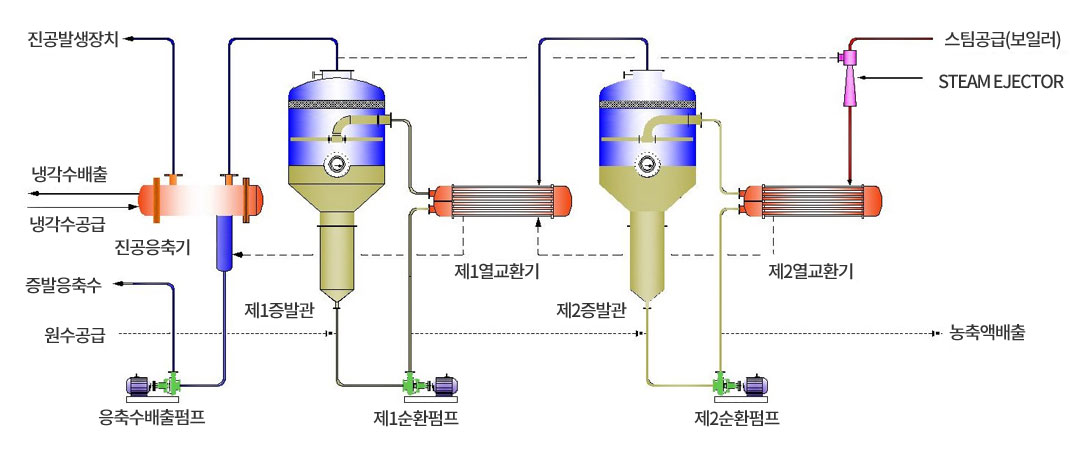

2개의 증발기와 열교환기로 구성되며 증발기#2에서 증발된 증기를 증발기#1의 폐수를 가열하는 열원으로 사용 되어지고 증발기#1에서 증발된 증기의50%를 Steam Ejector로 흡입, 압축 하여 열교환기#2의 폐수를 가열하는 열원으로 사용하는 방식이다.
Steam Ejector에서 흡입되어지지 않은 Vapor는 응축기에서 응축된다.

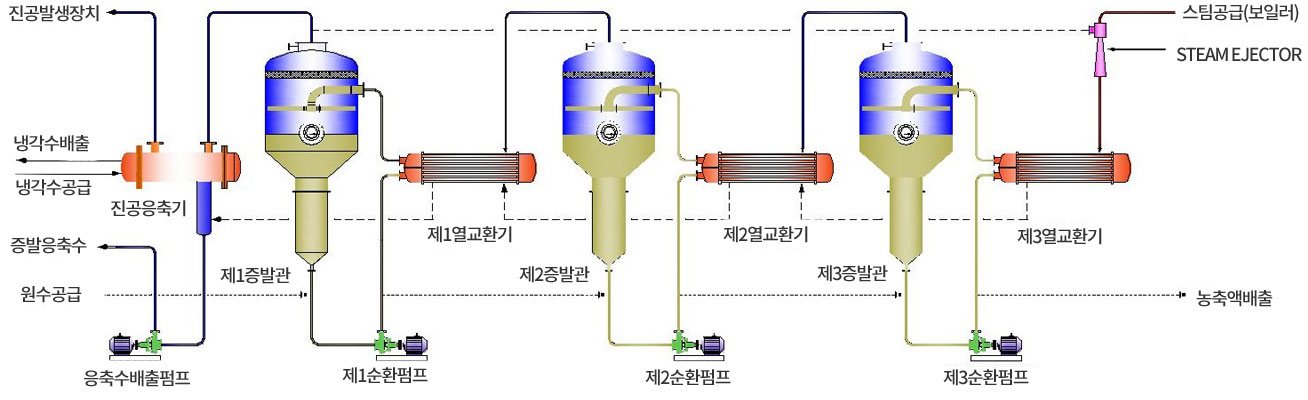

3개의 증발기와 열교환기로 구성되어지며 증발기#3에서 증발된 증기는 열교환기#2의 폐수를 가열하는 열원으로 사용 되어지고 증발기#2 에서 증발된 증기는 열교환기#1의 폐수를 가열하는 열원으로 사용 되어지고 증발기#1에서 증발된 증기의 50%를 Steam Ejector로 흡입, 압축하여 열교환기#3의 폐수를 가열하는 열원으로 사용하는 방식이다.
Steam Ejector에서 흡입되어지지 않은 증기는 응축기에서 응축되어 진다.


단일 효용관 방식

2중 효용관 방식

3중 효용관 방식


MVR (Mechanical Vapor Recompressin)

증발기에서 증발된 증기를 Heat Pump (Root’s Type or Turbo Type)를 사용하여 전량 흡입, 압축하여 열교환기의 폐수를 가열하는 방식으로 사용에너지를 획기적으로 절감하는 방식 이다.

MVR 방식


다단 FLASH 및 다중효용관 방식

압축장치(TVR, MVR)을 사용하지 않고 외부의 Steam을 열교환기#2의 폐수를 가열하는 열원으로 사용하고 증발기#2에서 증발된 증기를 열교환기#1의 폐수를 가열하는 열원으로 사용하고 증발기#1에서 증발된 증기는 전량 응축기에서 응축하는 방식이다. 대용량 설비인 해수담수화 장치나 열원으로 사용되어진 steam을 깨끗한 용수로 회수하고자 할 때 사용하는 방식이다.

다단 FLASH 방식
