응축수 처리시설

응축수 처리시설

암모니아 및 VOC류 제거시설
저비점물질 분리장치(Separation Tower)

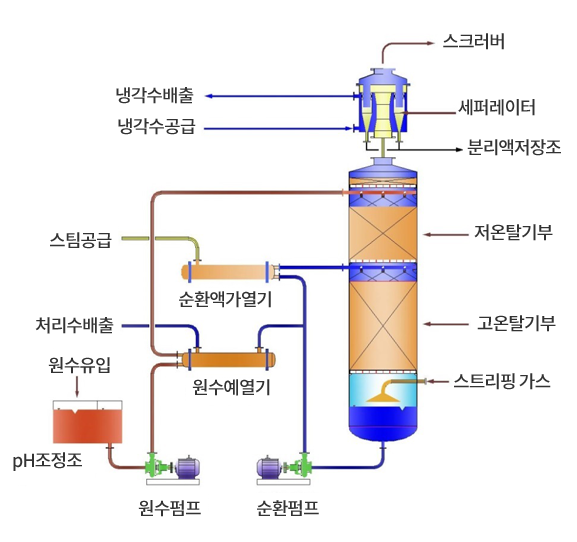

스트리퍼 (STRIPPER)
  • 증발응축수에 혼입된 저비점물질의 제거.
  • 주로 NH3, VOC류의 휘발성물질을 제거.
  • Stripping Gas에 의해 저비점물질이 탈기됨.
  • 저온탈기부와 고온탈기부를 구성, 탈기효율 극대화.
  • 탈기된 저비점 물질은 Separator에서 분리됨.
  • 분리액에 회수된 물질은 성분에 따라 재활용 가능.
  • 탈기가스의 오염도와 온도를 낯추어 Scrubber의 부하를 감소.
탈기장치 효율의 주요 영향인자
  • pH, 온도, 가스량(공기량), 접촉효율
물질별 예상 제거율
  • 암모니아(NH3) 제거율 : 약 80% 이상
  • 메탄올(CH3OH) 제거율 : 약 90% 이상
  • 에탄올(C2H5OH) 제거율 : 약 90% 이상
  • 아세톤(CH3COCH3) 제거율 : 약 85% 이상

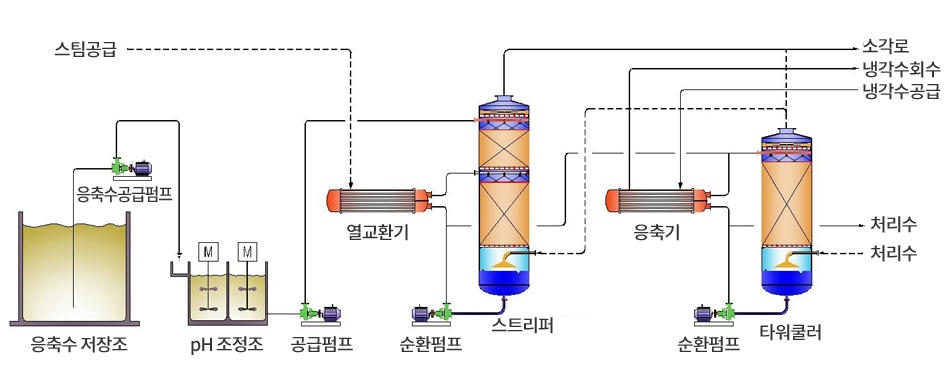

NH3 Stripper
  • 유입수(응축수)의 농도(NH3-N) : 650 ∼ 2,980 ppm
  • 처리수(Stripped Water)의 농도(NH3-N) : 5~63 ppm
  • Stripping Gas Flow : 1/300 ∼ 1/600
  • COD 제거율 : 64 ∼ 69%
pH 조정조 열교환기 스트리퍼 응축기 타워쿨러
응축수의 pH를 조정(11.5이상)
NH4→NH3 변화 		순환액의 가열
(약 60∼80℃) 		NH3 제거
VOC 제거 		처리수의 1차 냉각(수냉식)
(60∼80℃→35℃) 		처리수의 2차 냉각(공냉식)
(35→32℃)
2차 Stripping 효과
